| 브랜드 이름: | TICO |
| 모델 번호: | STC-CJR-SM18 |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 30~35 근무일 |
| 지불 조건: | T/T, L/C |

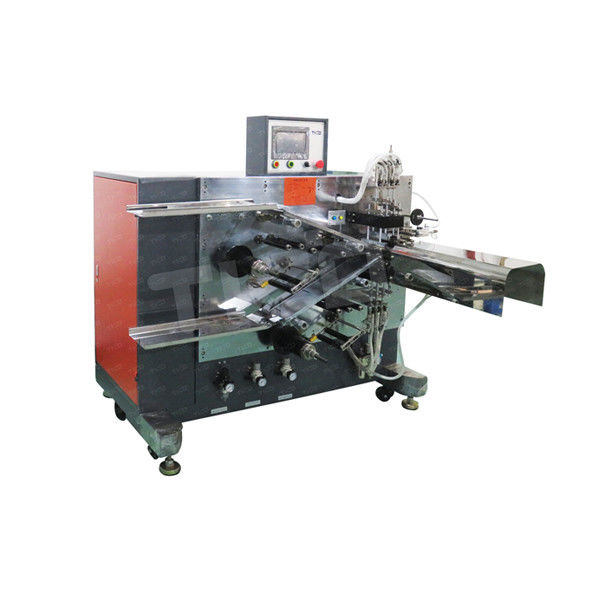

반자동 롤링 머신
간략 한 소개
실린더형 셀 롤링에 사용 됩니다. 수동으로전극을 롤링 부분으로 로드, 분리기로 롤링, 테이프 붙는 및 롤링은 자동으로 완료됩니다.
특징
●단일 바늘 구조가 채택되었습니다.
●수동 로딩, 자동 롤링, 자동 테이프 붙여넣기 및 자동 배하
●접착 테이프는 수평적으로 붙여집니다 (끝 테이프는 극 귀에 세로), 접착 테이프는 평평합니다.그리고 접착 테이프의 위치는 위치를 변경하지 않고 정확하게 제어 할 수 있습니다..
●롤링 속도는 조절할 수 있습니다.
●긴장도 조절할 수 있습니다.
롤링 프로세스
a) 분리기를 미리 롤링: 톱니 칼 과정을 사용하여 사전 롤링 분리기의 길이를 절약 할 수 있습니다.
b) 음극을 끌어들여, 수동으로 음극을 윙링 부분으로 안내;
(c) 롤링
d) 전송 역
e) 절단 분리기, 끝 테이프 및 배하물.
기술 매개 변수
|
전압 |
AC220V/50Hz |
|
적용 가능한 제품 |
φ32~62mm |
|
윙핑 핀 크기 |
φ3 ~ φ12mm 필요에 따라 선택 |
|
윙의 정확성 |
≤0.5mm |
|
힘 |
1.5KW |
|
압축 공기 |
0.4~0.7Mpa |
|
차원 |
L1750 × W1350 × H1570mm |
|
무게 |
500kg |
재료 크기 요구 사항
|
소재 |
길이 (mm) |
너비 (mm) |
두께 (mm) |
OD (mm) |
ID (mm) |
|
카토드 전극 |
600~4000 |
48~137 |
00.1~0.2 |
/ |
/ |
|
아노드 전극 |
600~4000 |
48~137 |
00.1~0.2 |
/ |
/ |
|
분리기 |
롤 |
50~140 |
00.016~0.045 |
76.2 |
250 |
|
끝 테이프 |
롤 |
10~90 |
00.01~0.035 |
76.2 |
150 |
롤링 정확도:
전극이 다음 조건을 충족하면:
전극 너비 허용 범위 ± 0.2mm 미만; 전극의 "S" 굽기 오류는 미만
± 1mm/500mm
분리기의 탑 모양 오류는 ± 0.2mm 미만이다.
와일링 정확도는 다음 요구 사항을 충족 할 수 있습니다: 분리 장치 정렬 오류는
± 0.5mm; 전극 정렬 오류는 ± 0.5mm 미만이다; 완제 부분의 정렬 ± 0.5mm.
보증
1년 전후 보증은 롤링 머신입니다.
3개월의 보증은 롤링 핀과 분리 장치
광전력 눈 6개월
|
|
