| 브랜드 이름: | TICO |
| 모델 번호: | STC-DYG-300RS |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 15~20 근무일 |
| 지불 조건: | T/T |

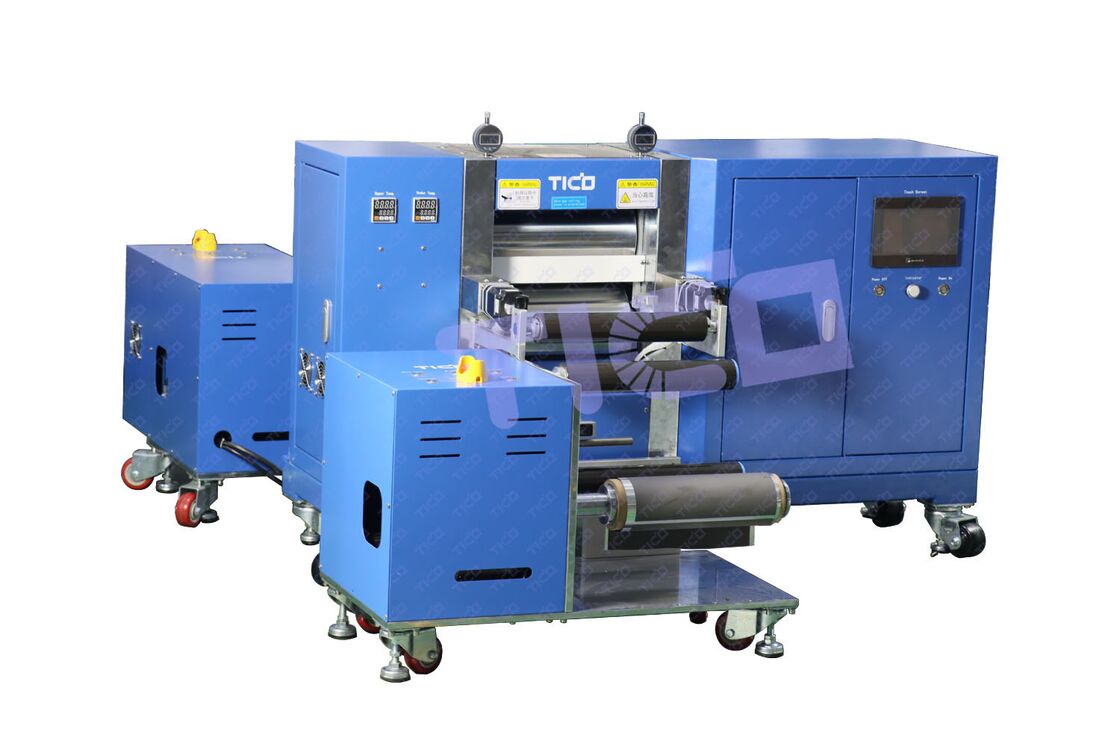

롤 투 롤 수압 가열 캘린더링 기계
간략 한 소개
이 장비는 배터리 감도 및 애노드 전극의 고 정밀 롤 프레스팅을 수행합니다. 높은 롤 프레스 힘과 일관된 롤 프레스 간격이 필요한 프로세스에 적합합니다.온도 분포를 보장하기 위해 롤러에 배치 된 난방 튜브, 온도 조절기는 온도를 정확하게 제어 할 수 있습니다. 롤링 및 롤링 메커니즘은 연속 생산을 가능하게하여 전극 롤 프레스의 효율성을 크게 향상시킵니다.기계는 수평 및 수직 롤 프레스 균일성 모두에서 우수한, 롤 압축 제품의 높은 품질을 보장합니다. 이것은 연구자와 제조업체가 배터리 생산 프로세스를 최적화하기 위해 노력하는 필수 도구가됩니다.
주요 특징
● 가압 을 공급 하기 위해 가압 가동 된 전기 오일 펌프 가 사용 되며, 고압 조절 정확성 과 안정적 인 동작 을 특징 으로 한다.
● 간격 을 조정 하는 데 는 서보 모터 를 이용 하여 제어 되는 윙 블록 메커니즘 을 사용 하여 높은 정확성 과 가동 가 용이 함 을 보장 한다.
● 롤 서브라이트의 연속 롤 프레싱을 위한 롤링 및 롤링 해제 메커니즘을 갖추고 있다.
● 상부 와 하부 롤러 는 내장 된 난방 튜브 를 가지고 있으며, 온도 조절기 를 통해 온도 를 조절 하고 디지털 로 표시 된다.
● 롤프레싱 후 롤프레싱 소재의 가장자리가 깔끔하다는 것을 보장하기 위해 롤프레싱 및 롤프레싱 메커니즘에는 자동 수정 장치가 장착되어 있습니다.
● 기계는 고정 턴 기능에 의해 재료가 단단하게 윙되도록 하는 서보 토크 모터로 장착되어 있습니다.
● 통합 랜트리 프레임, 높은 정확성과 안정성을 보장하기 위해 CNC 정밀 처리.
● 롤러 는 높은 내부 및 외부 경직성 및 우수한 경직성 을 보장 하기 위해 여러 차례 처리 됩니다.
● 수압 평형 롤 프레스 메커니즘의 특허 설계, 안정적인 압력 유지 및 수평 및 수직 롤 프레스의 좋은 균일성
● 기울어진 블록형 롤러 간격 조정 장치, 롤러 간격은 디지털 디스플레이입니다.
● PLC 및 HMI 작동, 각 매개 변수를 설정하기 편리합니다.
● 롤러 의 표면 은 단단 한 크롬 접착 으로 처리 되어 있으며, 우수한 류질 저항력 과 간편 한 유지 를 제공한다.
● 이 기계 는 롤 프레싱 힘 을 수집 하고 저장 하는 기능 을 갖추고 있으며, 정확 한 제어 와 분석 을 위해 롤 프레싱 힘 의 곡선 을 모니터링 하고 기록 할 수 있다.
기술 매개 변수
| 모델 | STC-DYG-300RS |
| 전압 | AC220V±10%, 50Hz |
| 힘 | 6.5KW |
| 롤프레싱 속도 | 0.3 ~ 4m/min |
| 롤러 크기 | Φ200mm*W330mm |
| 기판 너비 | 최대 300mm |
| 롤프레싱 정확도 | ±2μm |
| 롤프레싱 간격 | 0~3mm 조절 가능, |
| 간격 조정 정확도 | 0.001mm, 터치 스크린에 표시 |
| 다이얼 표시기 | 디지털 다이얼 지표는 0.001mm 정확도 간격을 표시 |
| 롤프레싱 온도 |
상부 및 하부 롤러 가열 RT ~ 130°C, 디지털 디스플레이 |
| 온도 조절 정확도 | ±2°C |
| 롤러 표면의 거칠성 | 0.2μm |
| 롤러 최대 열기 | 3mm |
| 롤프레싱 모터 | 1.5KW AC 변주 주파수 엔진 |
| 롤러 재료 |
9Cr3Mo; 표면 접착된 단단한 크롬 두께 ≥ 0.15mm |
| 롤러 경직성 |
표면 경화: HRC65~70 강도층 두께: ≥15mm 원이 +2μm보다 낫습니다. |
| 롤 압력 | 0~50T |
| 압력 정확성 | ±0.5T |
| 윙어 및 윙어 풀기 메커니즘 |
전압 조절 기능, 풀고 재올림 수정 기능이 장착되어 있습니다, 올바른 정렬은 ±0.5mm |
| 윙어와 윙어 풀 롤러 지름 | 250mm |
| 공기 부풀릴 수 있는 셰프트 | 3인치 |
| 운영 환경 |
실내 온도: 25±3°C 습도: 30~90RH 진동과 전자기 간섭이 없습니다. |
| 수압유 매개체 | 68# 마모 방지 수압유 |
| 수압 실린더 | φ125mm*2pcs, 10mm 도중 |
| 안전 보호 | 공급 안전 보호기, 비상 정지 버튼 |
| 캐스터 | 가동하기 쉬운 롤러로 장착되어 있습니다. |
| 설치 공간의 차원 | L1900 * W1550 * H1100mm (장비와 와일더와 롤더를 포함) |
| 전체 무게 | 996kg |
보증
1년 보증과 평생 지원
FAQ
1제조사인가요?
A: 예, 우리의 공장은 중국 Shenzhen에 위치하고 있습니다. 우리는 배터리 실험실 연구 장비 제조에 대한 10 년 이상의 경험을 가지고 있습니다.
우리는 전문적인 연구개발 부서를 가지고 있습니다.
2맞춤형 제품을 받아요?
A: 예. 우리의 대부분의 제품은 다양한 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다.
3시험 영상을 보내주실래요?
A: 예, 우리는 모든 장비에 대한 테스트 비디오를 발송하기 전에 촬영합니다. 어떻게 사용하는지 표시합니다.
4해외에 설치 서비스를 제공할 수 있나요?
A: 예, 우리는 현장 설치 서비스를 위해 전문 엔지니어를 보낼 수 있습니다.
