| 브랜드 이름: | TICO |
| 모델 번호: | STC-DYG-400RS |
| 모크: | 1 세트 |
| 가격: | 협상 가능 |
| 배달 시간: | 15~20 근무일 |
| 지불 조건: | T/T |

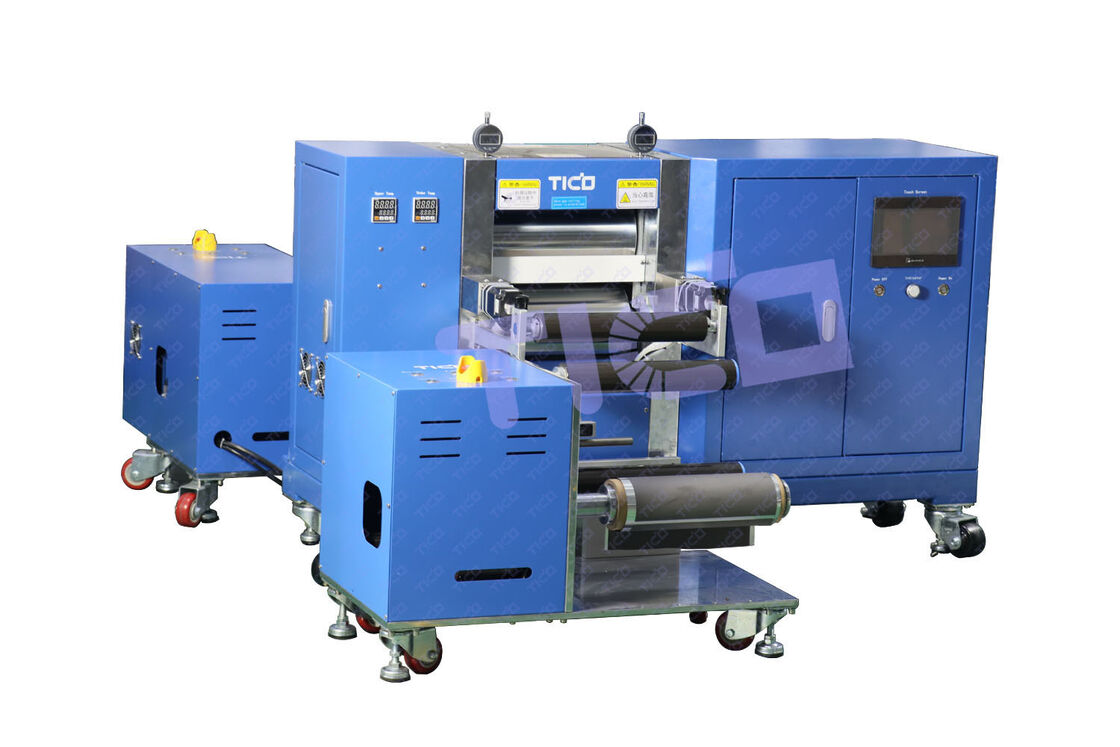

감기 및 풀기 장치가 있는 롤투롤 가열 유압 캘린더링 기계
간략한 소개
배터리 양극 및 음극 전극을 고정밀 Roll Pressing하는 장비입니다. 높은 롤 프레스력과 일정한 롤 프레스 간격이 요구되는 공정에 적합합니다. 균일한 온도 분포를 보장하기 위해 롤러에 가열 튜브를 배치하면 온도 조절 장치가 온도를 정밀하게 제어할 수 있습니다. 권출 및 권출 메커니즘을 통해 연속 생산이 가능하며 전극 롤 프레스의 효율성이 크게 향상됩니다. 이 기계는 수평 및 수직 롤 프레스 균일성이 뛰어나 롤 프레스 제품의 고품질을 보장합니다. 이는 배터리 생산 공정을 최적화하기 위해 노력하는 연구원과 제조업체에게 없어서는 안 될 도구가 되었습니다.
주요 특징
● 롤 기판을 연속적으로 롤 프레싱하기 위한 권취 및 권출 메커니즘을 갖추고 있습니다.
● 상단 및 하단 롤러에는 가열 튜브가 내장되어 있으며 온도 조절 장치로 온도를 제어하고 디지털로 표시합니다.
● 감기 및 풀기 메커니즘에는 롤 프레싱 후 롤 재료의 가장자리가 깔끔하게 유지되도록 자동 수정 장치가 장착되어 있습니다.
● 기계에는 서보 토크 모터가 장착되어 일정한 장력 기능으로 재료가 단단히 감겨 있는지 확인합니다.
● 일체형 갠트리 프레임, CNC 정밀 가공으로 높은 정확성과 안정성을 보장합니다.
● 롤러는 여러 처리를 통해 내외경성이 높고 내마모성이 우수합니다.
● 유압식 균형 롤 프레싱 메커니즘의 특허 설계를 채택하여 안정적인 압력 유지 및 수평 및 수직 롤 프레싱의 균일성이 우수합니다.
● 경사 블록형 롤러 간격 조정 장치이며 롤러 간격은 디지털 표시됩니다.
● PLC 및 HMI 작동, 각 매개변수 설정이 편리합니다.
● 롤러 표면을 경질크롬도금 처리하여 방청성이 우수하고 유지관리가 용이합니다.
● 롤 가압력 획득 및 저장 기능으로 설계된 이 기계는 정확한 제어 및 분석을 위해 롤 가압력 곡선을 모니터링하고 기록할 수 있습니다.
기술적인 매개변수
| 모델 | STC-DYG-400RS |
| 전압 | AC220V±10%, 50Hz |
| 힘 | 6KW |
| 롤 프레싱 속도 | 0.3 ~ 4m/분 |
| 롤러 크기 | Ø196mm*W400mm |
| 기판 폭 | 최대 350mm |
| 롤 프레싱 정확도 | ±3μm |
| 롤 프레싱 갭 | 0~2mm 조정가능, |
| 다이얼 표시기 | 디지털 다이얼 표시기는 간격, 정확도 0.001mm를 표시합니다. |
| 롤 프레싱 온도 |
상부 및 하부 롤러 가열, RT~130℃ 조정 가능, 디지털 디스플레이 |
| 온도 조종 정확도 | ±2℃ |
| 롤러 표면 거칠기 | Rc0.2 |
| 롤 프레싱 모터 | 1.5KW AC 가변 주파수 모터 |
| 롤러 소재 |
9Cr3Mo; 표면 도금 경질 크롬 두께 ≥ 0.15mm |
| 롤러 경도 |
표면 경도: HRC65~70 경도 층 두께: ≥15mm 원형 런아웃은 ±3μm보다 우수합니다. |
| 롤 가압력 | 최대 40T |
| 압력 정확도 | ±2T |
| 기능 |
장력 조절 기능, 풀기 및 감기에는 수정 기능이 장착되어 있으며 올바른 정렬은 ±0.5mm입니다. |
| 운영 환경 |
주위 온도: 25±3℃ 습도: 30~90RH, 진동 및 전자기 간섭 없음 |
| 유압유 매체 | 68# 내마모성 유압 오일 |
| 캐스터 | 캐스터가 장착되어 있어 이동이 편리합니다. |
| 설치공간 차원 | L1950 * W1630 * H1170mm (장비 및 와인더&언와인더 포함) |
| 총 중량 | 980kg |
보증
평생 지원이 포함된 1년 보증.
FAQ
1. 당신은 제조업체입니까?
A: 그렇습니다, 우리 공장은 심천, 중국에 있습니다. 우리는 배터리 실험실 연구 장비 제조에 10년 이상의 경험을 가지고 있습니다.
우리는 전문적인 R&D 부서를 소유하고 있습니다.
2. 맞춤형 제품을 수락합니까?
답: 그렇습니다. 당사 제품의 대부분은 다양한 요구 사항을 충족하도록 맞춤화될 수 있습니다.
3. 배송 전에 테스트 비디오를 제공합니까?
A : 예, 배송 전에 모든 장비에 대해 테스트 비디오를 촬영하여 사용 방법을 보여줍니다.
4. 해외 설치 서비스를 제공할 수 있습니까?
A : 네, 현장 설치 서비스를 위해 전문 엔지니어를 파견할 수 있습니다.
